| Márka | Yato |
| A termékért az EU-ban felelős szervezet | TOYA S.A.Bővebben |
| Sorozat | GRF |
| AC feszültség mérés | 0-500 V a.c. |
| DC feszültség mérés | 0-500 V d.c. |
| Egyenáram | 0-5 A |
| Ellenállás mérés | 0-2 M? |
| Pomiar hFe tranzystora | PNP, NPN |
| Áramkör folytonossági vizsgálat | 0-30 ? |
| Vezetési teszt | Igen |
| Dióda teszt | Igen |
| Négyzethullám generátor | 50 Hz |
| Méretek | 126x70x24 mm |
| Anyag | ABS |
| Kijelző típusa | LCD |
| Megjelenítési tartomány | 1999 mm |
| Mintavételi gyakoriság | 2-3 alkalommal másodpercenként |
| Hangjelzés | Igen |
| Szinuszos jelgenerátor | 5 V p-p |
| Tápegység | energiaforrás |
| típus | 9V; 6F22 |
| Működési hőmérséklet tartomány | 0~40 °C |
| Tárolási hőmérséklet | -10 ~ +50 °C |
| Tömeg | 0.14 kg |
| Alkalmazás | elektromos |
| Szimbólum | YT-73080 |

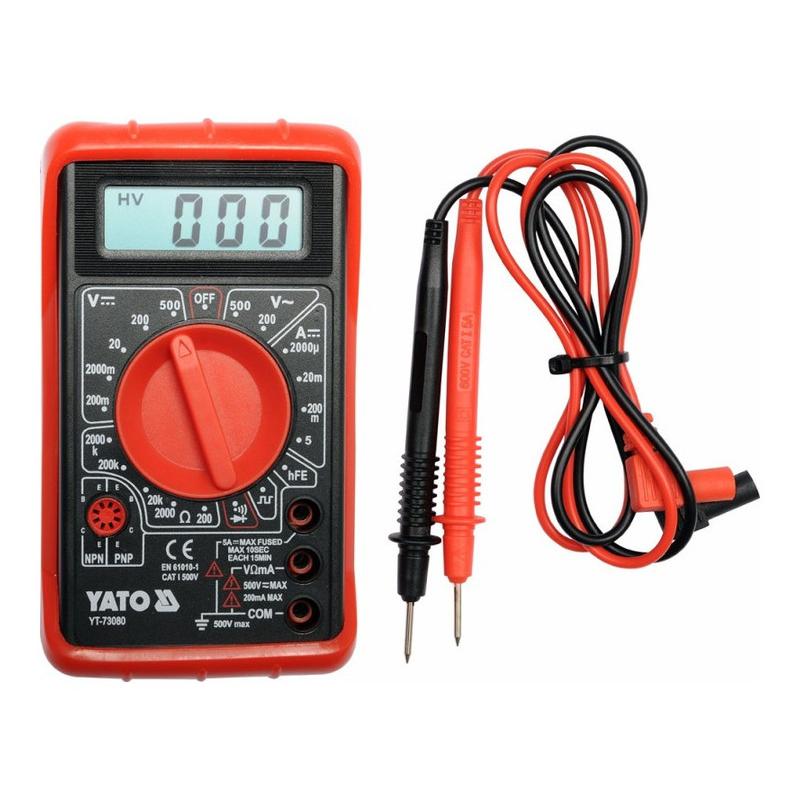

Egyetemes mérő YT-73080 kézi tartománnyal minden méréshez lehetővé teszi az alapvető és haladó elektromos méréseket. Ez az alapmodell a kínálatunkban. Az eszköz mechanikai sérülésektől való védelmének további biztosítéka a tok - azaz a gumi borítás, amelyet az eszköz tokjára húznak.
Alapmérések:
- váltóáramú feszültségmérés: AC 0-500 V
- egyenáramú feszültségmérés: DC 0-500 V
- egyenáramú árammérés: DC 0-5 A
- ellenállásmérés: 0-2 M?
- diodateszt: IF 1 mA, UR 3 V
- áramkör folytonosságának ellenőrzése: 0-30 ?
További mérések:
- tranzisztorok hFe tesztelése: 0-1000, beépített mérőcsatlakozó
- négyszögjel generátor: 5 Vpp, 50 Hz
Mérési pontosság:
Példa a mérési pontosság meghatározására az AC árammérés esetén. Számítások az 235 V mérési eredményre:
- a YT-73080 mérő pontossága ezen a tartományon: ±(2% + 10), felbontás 1 V
- a mérési hiba kiszámítása képlet: (mérési eredmény x 2%) + 10 x felbontás
- kiszámítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
A mérési hibát figyelembe véve az 235 V eredmény = 235 ± 14,7 V*
- a mérési hibát figyelembe véve az egyenáramú feszültségmérés eredménye: 12 V = 12 ± 0,146 V
A táblázat a felbontást és a pontosságot az adott méréshez az használati útmutatóban található.
*A YT-73080 mérőn nincs valós RMS mérési funkció, ezért a fenti eredmény csak a valós hatásfokú AC feszültség értéke a helyes szinusz hullámforma esetén.
Beépített funkciók:
- Jelgenerátor - a jelgenerálásra állított gomb elforgatása a mérő által egy 5 Vpp csúcsértékű négyszögjel generálását eredményezi, körülbelül 50 Hz-es frekvenciával. A jelet például hangtechnikai alkalmazásokban lehet használni, például hangszóró diagnosztikában
- DATA HOLD [H] - az aktuális mérési érték megjelenítése a kijelzőn
További információk:
- LCD kijelző, maximálisan megjeleníthető eredmény: 1999
- hangjelzés az áramkör folytonosság tesztelésénél 30 ? alatti ellenállás esetén
- automatikus váltás a diódateszt és az áramkör folytonosság tesztelése között 30 ? alatti ellenállás esetén (nem lehetséges csak diódateszt beállítása)
- mérőcsatlakozók a csomagban
- túlfeszültség-védelemmel ellátott kialakítás
- ABS műanyag + tok, azaz gumi borítású tok a mérő védelmére a mechanikai sérülések ellen
- alacsony elem szintjelző
- áramellátás: 9 V-os elem (6F22)
Vizuális leírás:
Figyelem!
Ismeretlen értékek mérésénél a mérőt kézi tartományváltással kell használni a gomb segítségével, a legnagyobb tartománytól a legpontosabb eredményt adó tartományig haladva - különben az eszköz károsodásának kockázata áll fenn.
